Support à planches — du CAO au contreplaqué

Écouter en version balado

Un rack à skateboards, de la CAO au contreplaqué · 2:14 · voix synthétiques, script rédigé avec l’IA

Transcription

Sylvie : Des planches dans tous les coins, un snowboard qui traîne, et un logement en location où on ne peut pas percer les murs. Voilà le problème d'Antoine en décembre 2021.

Thierry : Alors il a construit quelque chose. Quelle était l'idée ?

Sylvie : Un rack vertical autoportant. Il s'appuie simplement, sans chevilles. Il fallait de la place pour six planches ou plus, un snowboard et des skates, avec un petit budget.

Thierry : Comment tenir un skateboard debout sans quincaillerie ?

Sylvie : Avec des entailles inclinées. Le design compte deux montants, trois traverses et six entailles inclinées vers le bas par côté. Les planches glissent dedans et la gravité les retient. Il a d'abord modélisé le tout en CAO, avec des esquisses dimensionnées et une vérification d'assemblage avant d'acheter quoi que ce soit.

Thierry : Des ordres de grandeur ?

Sylvie : Environ six pieds de haut pour que le snowboard entre en diagonale, des entailles profondes d'environ les trois quarts de la largeur d'une planche, inclinées de quinze à vingt degrés. La baie du haut est plus large pour le snowboard.

Thierry : Le titre parle de contreplaqué, mais il y a eu une version en métal avant, non ?

Sylvie : Oui, un détour sympa. En atelier scolaire, il a soudé un cadre tubulaire orange, un bon exercice d'équerrage. Ça a validé la disposition en montants et traverses, même si c'était trop lourd pour une chambre.

Thierry : Et ensuite, la version en bois ?

Sylvie : Un passage à Home Depot : du contreplaqué de trois quarts de pouce pour les montants et les traverses, des vis à bois avec pré-perçage pour ne pas fendre le panneau, de la teinture, et des retailles de deux par quatre pour caler le tout pendant l'essai à sec.

Thierry : Comment on découpe de telles entailles ?

Sylvie : Une mèche spade fait le fond arrondi, la scie circulaire les lignes droites, et une lime nettoie les bords. Puis le montage, la teinture dans un garage froid de décembre, et un chat qui a inspecté chaque surface plane.

Thierry : Et le résultat ?

Sylvie : Le snowboard en haut, les skates dans les entailles, une planche de rechange au sol. Pour la prochaine fois, Antoine prévoit un angle plus fort pour les longboards, des chants et un cleat français au mur. L'article complet montre le rendu CAO et toutes les photos du chantier.

Support à planches — du CAO au contreplaqué
Table des matières

Planches dans tous les coins — rack vertical en CAO, entailles inclinées en contreplaqué, support pour skates et snowboard sans percer les murs du logement. Décembre 2021.

1. Besoins

BesoinRéponse design
6+ planchesSix entailles par montant
Snowboard + skatesBaie haute plus large
LocationAutoportant, pas de chevilles
BudgetContreplaqué 3/4, vis, teinture

2. CAO

Deux montants, trois traverses, six entailles inclinées par côté. Esquisses dimensionnées et vérification d’assemblage avant achat des panneaux.

Ordres de grandeur :

  • Hauteur ~6 pi
  • Profondeur entaille ~3/4 largeur deck
  • Angle ~15–20° vers le bas

Modèle CAO

3. Détour métal (énergie cours d’atelier)

Avant la version contreplaqué, j’ai soudé un cadre tubulaire orange en atelier scolaire — bon exercice d’équerrage, franchement overkill pour un rack d’appartement. Ce n’est jamais devenu la solution chambre : trop lourd, trop « shop », et le proprio n’avait pas besoin de savoir que je possédais un petit weldment. Ça a quand même validé le principe — montants + traverses, l’idée des entailles avant de toucher au bois.

Le prototype métal m’a donné confiance ; le rack du quotidien est venu après, en panneaux, pas en tube.

Cadre métallique tubulaire orange en atelier — montants et traverses soudés avant le build contreplaqué

Photo typique cours d’atelier : néons, béton, et une géométrie utile qui n’a pas survécu au déménagement dans la chambre.

4. Matériaux — passage à Home Depot

Quand le métal est resté au garage, j’ai été à Home Depot pour du matériel constructible : contreplaqué 3/4 (deux montants et tablettes), vis à bois, teinture, 2×4 de fortune pour caler le rack pendant l’essai à sec. Pas de bois exotique — ce qui était assez plat le jour même.

  • Contreplaqué 3/4 — montants + traverses
  • Vis bois — pré-perçage pour ne pas fendre le ply
  • Teinture — garage froid, bâche au sol, décembre 2021
  • 2×4 — support provisoire le temps des entailles grossières

5. Découpe

Mèche spade, circulaire, lime — répéter.

Entailles sur établi

6. Montage

Essai à sec, teinture au froid, chat QA.

Montage contreplaqué

Chat inspecteur

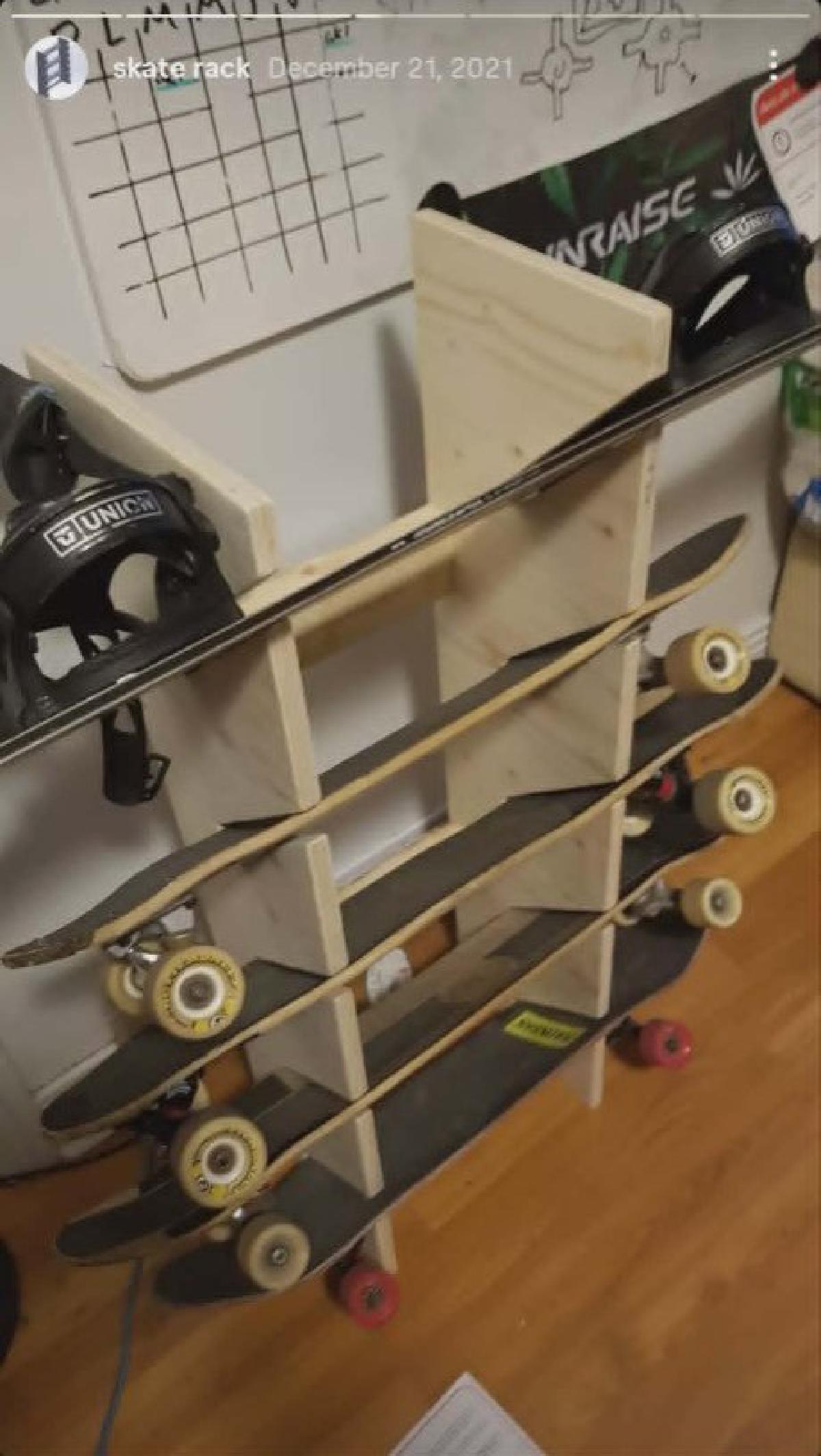

7. Fini

Snowboard en haut, skates en slots.

Rack fini chargé

8. Prochaine fois

Angle plus fort, chants, cleat français au mur.
