Pipeline de compilation, généalogie des langages et pourquoi les grammaires comptent

Ces figures proviennent d’un manuel de langages de programmation / conception de compilateurs que je lisais pour un cours. Je les ai gardées sur une seule page de référence : comment la compilation est découpée en phases, comment les langages d’aujourd’hui se situent historiquement, et où la syntaxe ne suffit plus — il faut des règles de priorité, une désambiguïsation pour le else, et des attributs pour la sémantique comme les types.

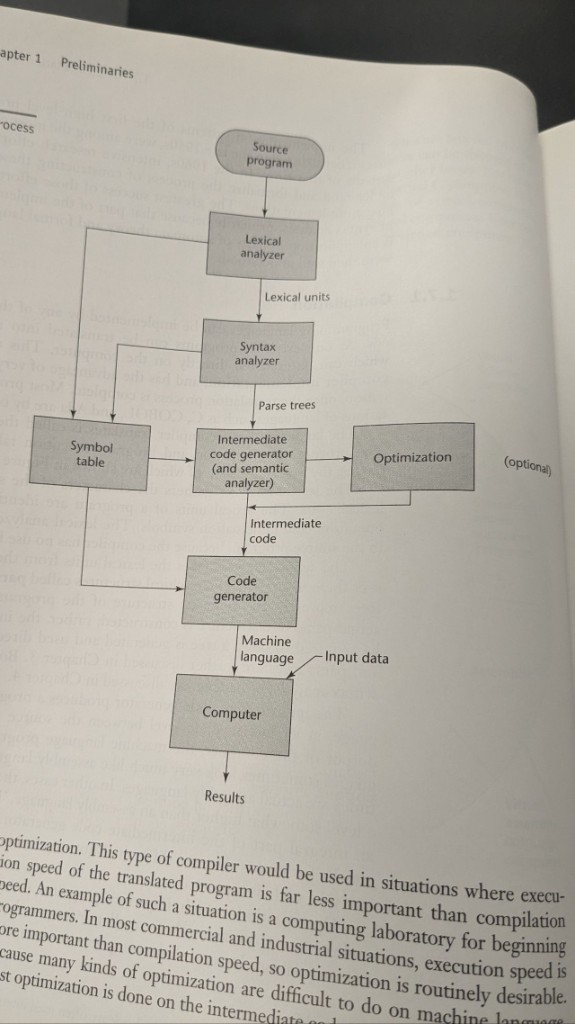

Pipeline du compilateur

Le schéma habituel : programme source → analyseur lexical (jetons) → analyseur syntaxique (arbres d’analyse) → code intermédiaire (avec analyse sémantique) → optimisation optionnelle → générateur de code → code machine sur un ordinateur, plus données d’entrée et résultats. Une table des symboles accompagne les phases de face et alimente la fin de chaîne.

L’optimisation est marquée optionnelle dans le diagramme pour une raison pédagogique : enseigner les compilateurs et boucles édition-compilation-exécution rapides saute souvent l’optimisation lourde ; les compilateurs de production y investissent en général surtout sur le code intermédiaire, où les transformations sont plus simples qu’au niveau instructions machine.

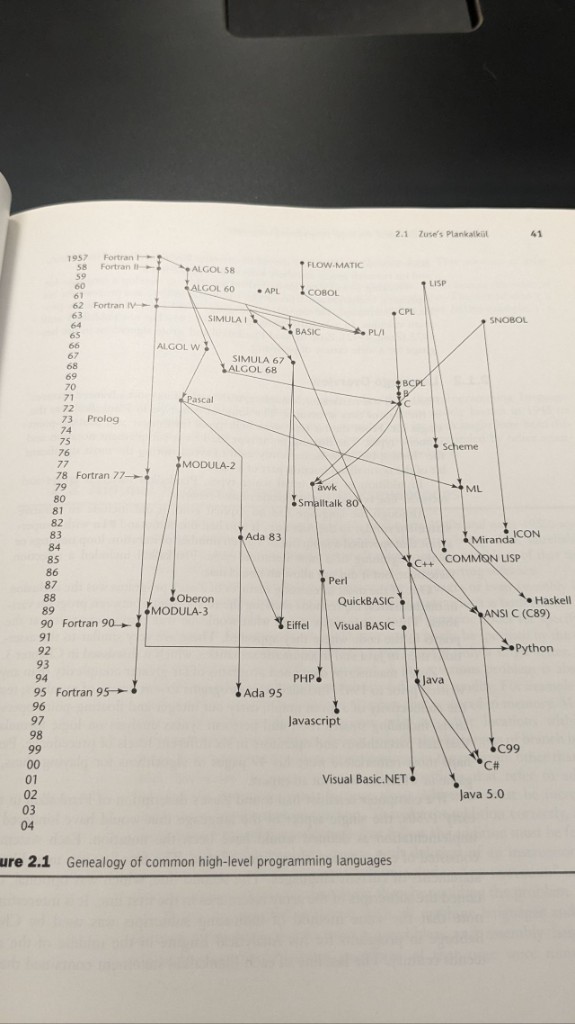

Généalogie des langages de haut niveau

La deuxième figure est un graphe temporel : langages comme nœuds, flèches comme influence ou descendance directe. On lit plusieurs fils — Fortran, ALGOL comme pivot, C comme autre pivot vers C++, Java, C#, Perl / PHP / JavaScript, LISP → Scheme → ML → Haskell, BASIC vers Visual Basic, plus COBOL, Ada, Prolog, etc.

C’est un rappel que « choisir un langage », c’est aussi hériter d’habitudes syntaxiques, de modèles d’exécution et de communautés forgées sur des décennies.

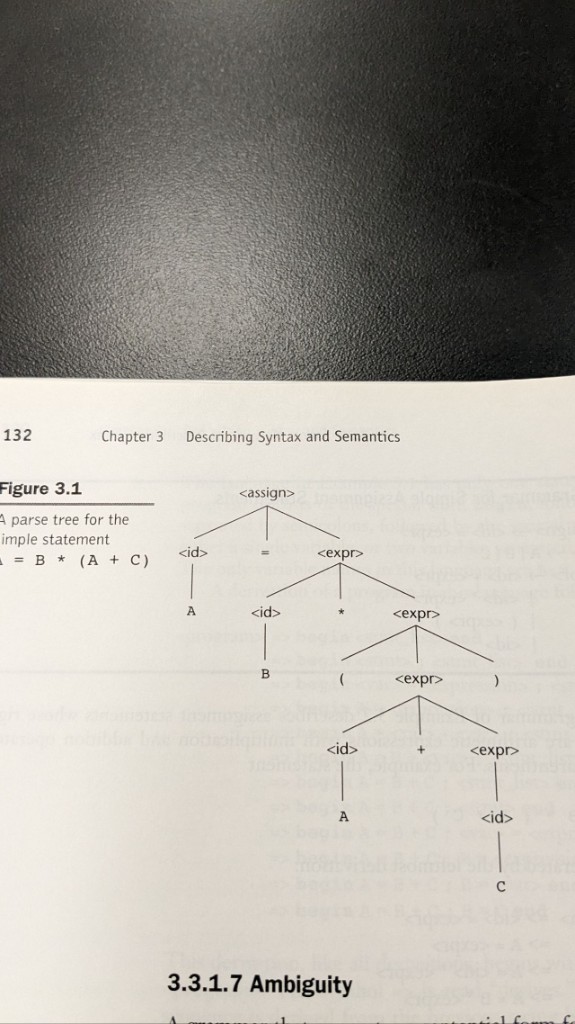

Arbres d’analyse et une affectation non ambiguë

Pour l’instruction A = B * (A + C), l’arbre d’analyse rend le regroupement explicite : le + est sous la sous-expression parenthésée, et * combine B avec toute cette sous-expression avant l’affectation. C’est l’artefact que l’analyseur syntaxique transmet aux phases suivantes.

Ambiguïté : deux arbres pour A = B + C * A

Le contraste classique du manuel : la même chaîne de jetons peut correspondre à deux arbres si la grammaire l’autorise. Un arbre regroupe comme B + (C * A) (multiplication plus étroite que l’addition) ; l’autre comme (B + C) * A. Seul le premier correspond à la priorité arithmétique usuelle.

Les vraies grammaires corrigent cela en stratifiant les expressions (non-terminaux distincts pour termes et facteurs, ou déclarations de priorité dans les générateurs d’analyseurs) pour que l’analyseur ne puisse pas construire la mauvaise forme.

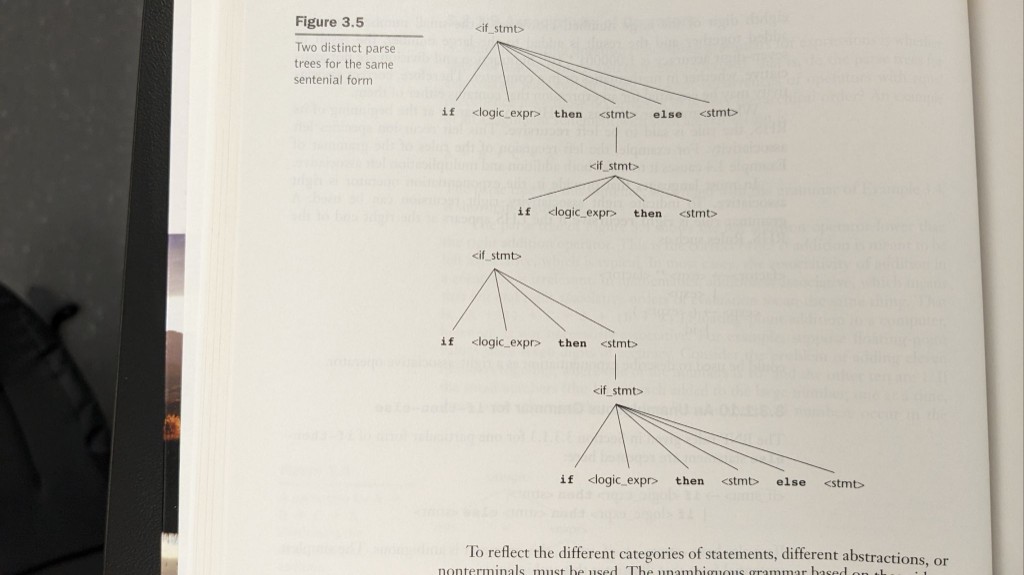

Else pendouillant

Une deuxième classe d’ambiguïté est structurelle, pas arithmétique : des if imbriqués avec un seul else. Une analyse attache le else au if externe ; l’autre au if interne. Les langages adoptent une règle concrète (souvent : le else se lie au if le plus proche) et/ou exigent des accolades ou des marqueurs du type end if pour rendre l’intention syntaxiquement unique.

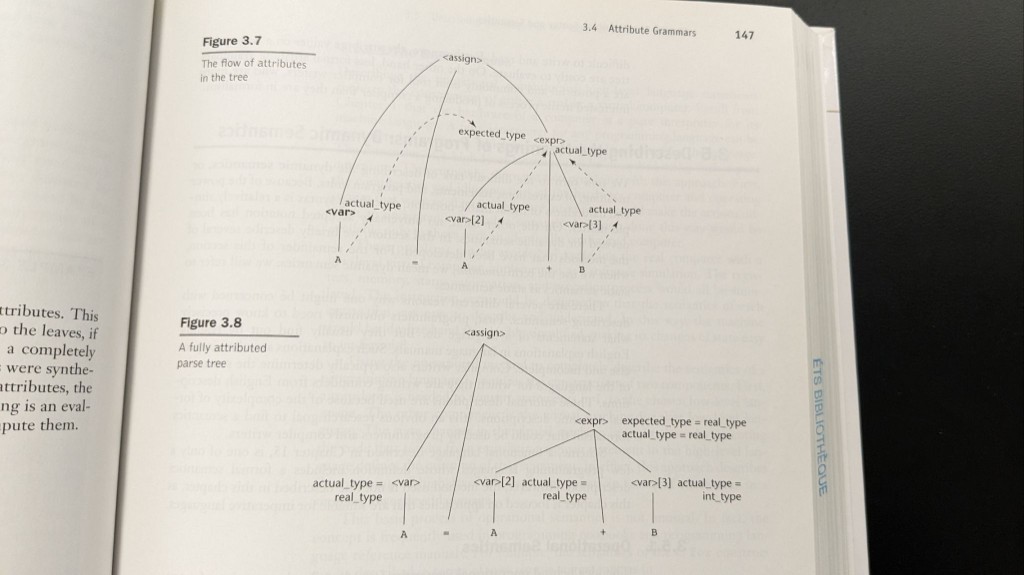

Grammaires attribuées : les types parcourent l’arbre

La syntaxe seule ne porte pas les types ni la signification. Les grammaires attribuées décorent l’arbre : attributs synthétisés qui remontent (par ex. le type réel d’une expression depuis les feuilles) et attributs hérités qui descendent le contexte (par ex. le type attendu depuis le membre gauche d’une affectation). L’exemple du livre avec A = A + B montre expected_type sur l’expression et actual_type sur chaque var, ce qui est exactement la manière dont un compilateur justifie coercitions ou erreurs.

Si vous relisez les mêmes chapitres : le fil conducteur va d’abord au pipeline, puis à l’histoire pour le contexte, puis à la syntaxe formelle (arbres), puis là où la syntaxe échoue (ambiguïté), puis comment la sémantique s’attache (attributs). Ces scans sont mon aide-mémoire personnel ; figures et texte d’origine appartiennent au manuel et à l’éditeur.
